Descripción
Preamplificador estereofónico híbrido de referencia absoluta.
Características
Máximo control y capacidad de configuración.
El preamplificador C12000 es la siguiente generación de nuestro aclamado diseño de preamplificador de dos chasis. El diseño de dos chasis permite que la sección de audio esté completamente separada de las secciones de control y potencia. El aislamiento absoluto de las dos funciones principales de un preamplificador -el control y el sonido- se consigue mediante este diseño inusual pero eficaz. Dividir estos propósitos principales de un preamplificador en chasis separados proporcionará la reproducción de sonido más pura posible.

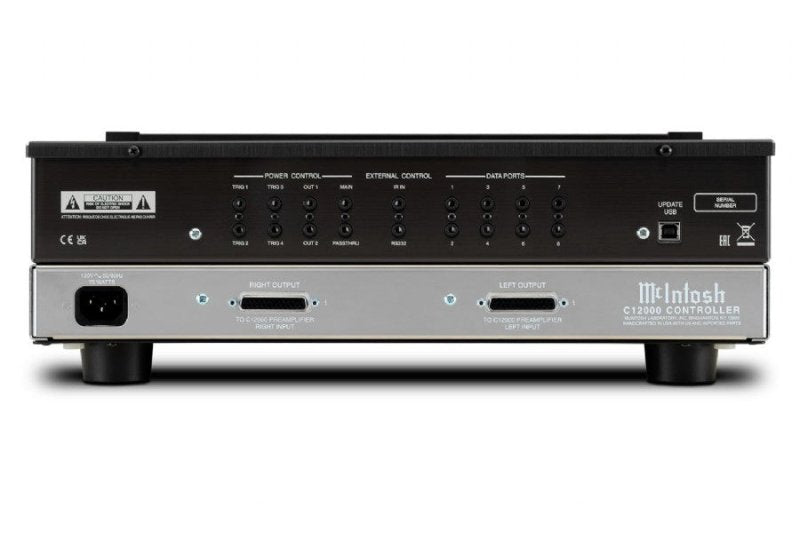

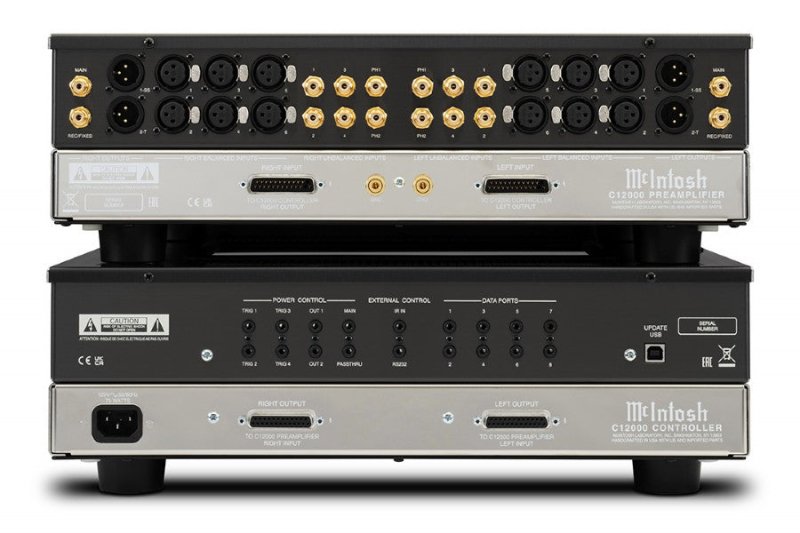

El C12000 está compuesto por el módulo controlador C12000 y el módulo preamplificador C12000. Todo el control de potencia, los puertos de datos y las conexiones de control externo se encuentran en el controlador C12000. Dos fuentes de alimentación aisladas controlan los canales izquierdo y derecho, mientras que un microprocesador doble proporciona robustez al sistema de control. El Preamplificador C12000 alberga las conexiones y los circuitos de audio. Dentro de cada uno, los canales izquierdo y derecho están aislados eléctrica y mecánicamente entre sí para permitir un verdadero funcionamiento mono dual, lo que da como resultado la máxima separación estéreo y pureza sonora. Las dos unidades están conectadas entre sí a través de un par de cables umbilicales de alto rendimiento especialmente diseñados y blindados para evitar que el ruido exterior se filtre en la señal de audio. Aunque son dos unidades separadas, cuando se conectan actúan como una sola y son fáciles de controlar y manejar desde el mando a distancia incluido o el panel frontal del C12000 Controller.

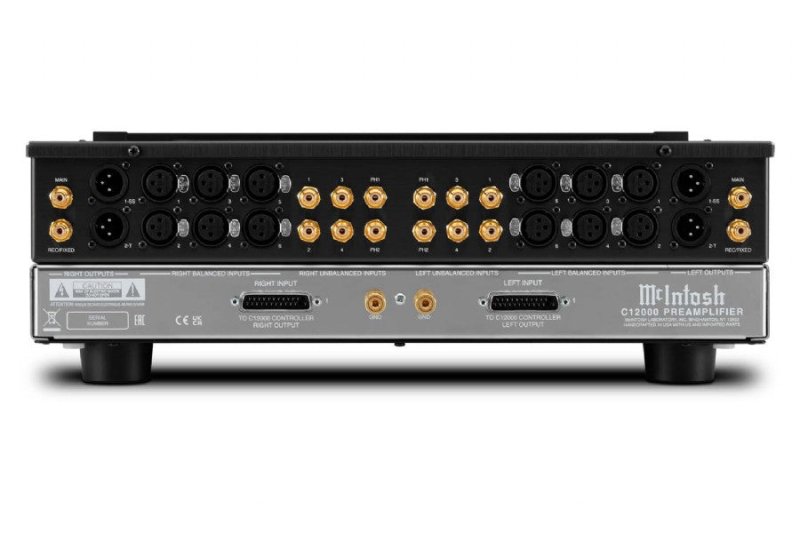

El módulo de preamplificación C12000 cuenta con un total de 12 entradas analógicas1: seis balanceadas, cuatro no balanceadas y dos entradas de fono no balanceadas. Las entradas de fono ya no están configuradas como dedicadas a cartuchos de bobina móvil o de imán móvil; en su lugar, ambas son configurables como de bobina móvil o de imán móvil con carga de capacitancia y resistencia ajustables, junto con ganancia ajustable en pasos de 6dB desde 40dB hasta 64dB. Esto proporciona la máxima flexibilidad para que usted pueda configurar el C12000 para que se adapte mejor a su(s) giradiscos, cartucho(s) y colección de discos de vinilo.
El módulo de preamplificación del C12000 ofrece salidas de válvulas de vacío y de estado sólido, lo que le permite decidir cuál utilizar en función de la música que se reproduce, los componentes de audio del resto de su sistema de audio doméstico y sus preferencias de sonido. Todas las salidas son accionadas por amplificadores discretos. Para la salida de tubos de vacío, seis tubos o válvulas alimentan la sección de preamplificación de alto nivel con dos tubos 12AT7 y un tubo 12AX7A asignados a cada uno de los canales izquierdo y derecho. La salida de estado sólido se realiza a través de un amplificador óptico discreto y equilibrado.
Independientemente de si elige la salida de válvulas o de estado sólido, la etapa de fono utiliza cuatro válvulas de vacío 12AX7A, con dos válvulas utilizadas por canal en una configuración totalmente equilibrada que incorpora ecualización RIAA.
Para conectar el C12000 a su(s) amplificador(es) y al resto de su sistema de música en casa, hay cuatro salidas en total: una de válvulas de vacío equilibrada; una de estado sólido equilibrada; una no equilibrada fija; y una no equilibrada programable (puede ser de válvulas de vacío o de estado sólido). La cantidad de ajustes disponibles para el usuario en las dos entradas de fono y en todas las salidas representa un nuevo nivel de personalización en el diseño de los preamplificadores McIntosh, permitiéndole la máxima flexibilidad en la configuración de su sistema de audio.
El circuito del amplificador tiene un alto rechazo de modo común, por lo que cualquier ruido introducido por los cables de interconexión se reduce significativamente. Para la escucha personal, se incluye nuestra toma de auriculares High Drive de alta salida, mientras que el Headphone Crossfeed Director (HXD®), seleccionable por el usuario, aporta una mayor profundidad y espacialidad a su música. El C12000 puede integrarse perfectamente en su sistema de cine en casa multicanal existente mediante la función Home Theater Pass Through.
El preamplificador C12000 emplea circuitos totalmente equilibrados para igualar el nivel de rendimiento alcanzado en cualquiera de nuestros amplificadores cuádruples equilibrados. Tanto el chasis del controlador C12000 como el del preamplificador C12000 están fabricados en acero inoxidable pulido a espejo y en acero inoxidable de titanio negro cepillado, lo que ofrece un mayor grado de riqueza y refinamiento.

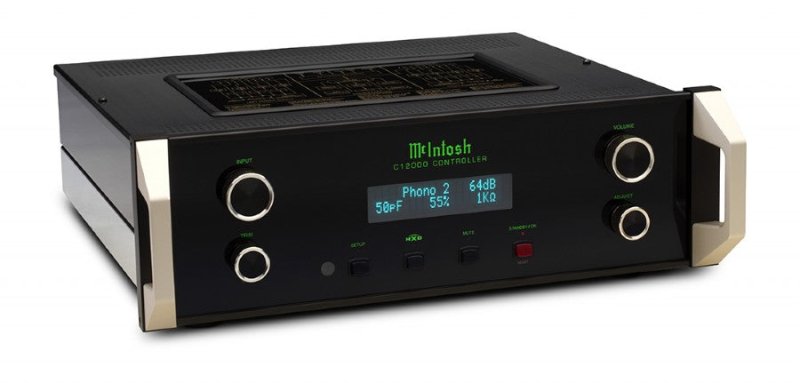

Con los clásicos paneles frontales de cristal negro de McIntosh, los medidores azules, los mandos, el chasis de acero inoxidable, los logotipos iluminados y las asas de aluminio cepillado mecanizadas a medida, el C12000 constituye una declaración visual además de su destreza sonora. Se pEspecificaciones
ESPECIFICACIONES ELECTRÓNICAS
Número de canales
2
Distorsión armónica total
Niveles altos: 0,005%.
Fono: 0.05%
Respuesta en frecuencia
+0, -0,5dB de 20Hz a 20kHz
+0, -3dB de 10Hz a 100kHz
Voltios máximos de salida (balanceado / no balanceado)
20V RMS / 10V RMS
Sensibilidad Alto Nivel (Balanceado / Desbalanceado)
900mV / 450mV
Sensibilidad Phono (Bobina Móvil)
0,25 - 2,5mV
Sensibilidad Phono (imán móvil)
5 - 10mV
Relación señal/ruido (nivel alto)
107dB
Relación señal/ruido (bobina móvil)
79dB
Relación señal/ruido (imán móvil)
83dB
Ganancia de tensión (nivel alto)
15dB
Ganancia de tensión (bobina móvil)
58 - 64dB
Ganancia de tensión (imán móvil)
40 - 46dB
Impedancia de entrada (balanceada / no balanceada)
50K ohmios, 25K ohmios
CONECTIVIDAD
Entrada balanceada
6
Entrada no balanceada
4
Entrada Phono Bobina Móvil
Hasta 2 (la unidad tiene 2 entradas de fono; cada una es configurable por el usuario como bobina móvil o imán móvil)
Entrada de fono de imán móvil
Hasta 2 (la unidad tiene 2 entradas de fono; cada una es configurable por el usuario como bobina móvil o imán móvil)
Módulo de audio digital actualizable
No
Entrada digital coaxial
0
Entrada digital óptica
0
Entrada digital MCT (DIN)
0
Entrada digital USB
0
Entrada HDMI (ARC)
0
Entrada digital AES/EBU
0
Salida fija balanceada
0
Salida variable balanceada
2 (1 para estado sólido, 1 para tubo de vacío)
Salida fija no equilibrada
1
Salida variable desequilibrada
1
Salida de auriculares
High Drive de 1/4" con director de alimentación cruzada de auriculares (HXD®)
Impedancias de auriculares seleccionables de: 16 ohmios - 40 ohmios, 40 - 150 ohmios, 150 - 600 ohmios
Adaptación del nivel de entrada
Sí, +/- 6dB
PassThru de cine en casa
Sí
Tipo de conector analógico no balanceado
Latón sólido chapado en oro de primera calidad
Puerto de servicio
1
CONTROL
Controles de tono
No
Bypass de tono y asignación de entrada
Sin
Entrada de control RS232
Sí
Salida de control de potencia
1 principal, 2 de salida, 4 de disparo
Puerto de datos del panel trasero
8
Entrada del sensor IR del panel trasero
Sí
ESPECIFICACIONES GENERALES
Multichasis o Individual
Multichasis (C12000C más C12000ST)
Medidores de salida
C12000C: No
C12000ST: Sí
Tubo de vacío o estado sólido
Ambos (seleccionable por el usuario)
Consumo de energía (encendido)
75 vatios
PESOS Y DIMENSIONES
Dimensiones de la unidad (ancho x alto x fondo)
Cada módulo: 17,5" (44,45cm) x 6" (15,24cm) x 18" (45,7cm)
Peso de la unidad
C12000C: 27 libras (12,3 kg)
C12000ST: 25 libras (11,3 kg)
Peso de envío
C12000C: 42 libras (19,5 kg)
C12000ST: 40 libras (17,7 kg)uede emparejar con una variedad de amplificadores, altavoces, dispositivos de corrección de la sala, reproductores de CD, giradiscos, sintonizadores, transmisores multimedia y otros componentes fuente de McIntosh para crear un sistema de audio doméstico completo.
