Descripción

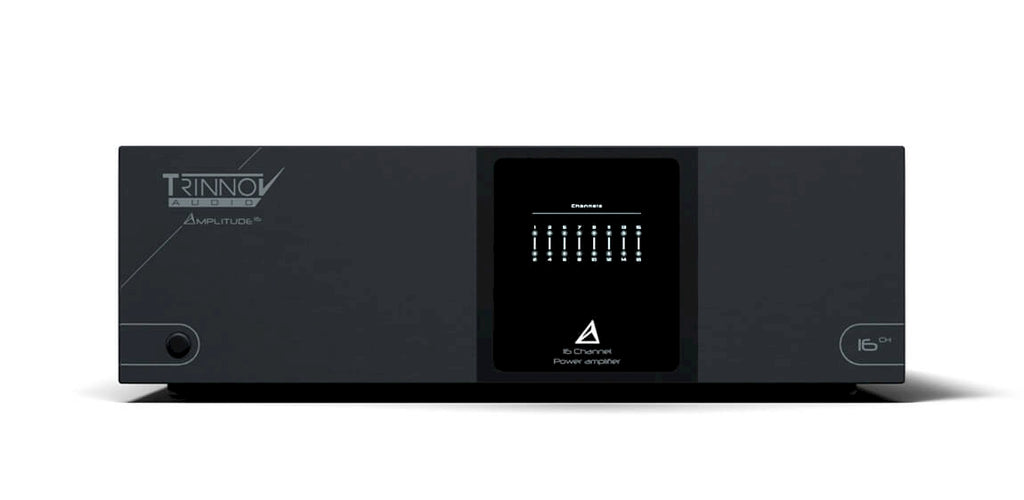

Trinnov Amplitude16: amplificador de potencia Home Cinema de 16 canales Clase D con 200 W por canal, modo puente y Dante
Características
El Trinnov Amplitude16 es un amplificador de potencia multicanal de altas prestaciones diseñado para sistemas de Home Cinema inmersivo y salas de cine privadas de referencia. Incorpora 16 canales de amplificación Clase D, desarrollados en colaboración con ICEpower, capaces de entregar 200 W por canal a 8 Ω y 400 W a 4 Ω. Su arquitectura combina dos módulos independientes de 8 canales, cada uno con su propia fuente de alimentación, proporcionando una elevada capacidad dinámica, eficiencia energética y una reproducción sonora precisa.
Una de sus principales características es la posibilidad de configurar los canales en modo puente (BTL), combinando parejas de canales para alcanzar 800 W a 8 Ω o 1.000 W a 4 Ω por canal puenteado. Esta flexibilidad permite adaptar la potencia a las necesidades de cada instalación, destinando mayor capacidad de amplificación a los altavoces frontales, centrales o subwoofers. Ofrece una potencia total continua de hasta 3.200 W con todos los canales activos a 230 V, una potencia de pico de 6.080 W y una relación señal/ruido de 126 dB, garantizando un excelente rendimiento incluso en sistemas audiovisuales exigentes.

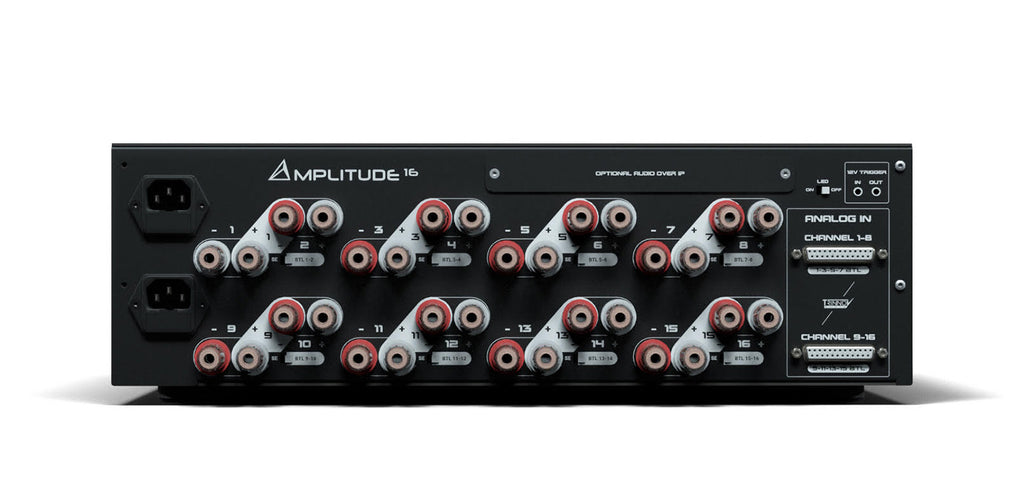

Su conectividad incluye 2 entradas analógicas balanceadas DB25 con configuración Tascam, que permiten conectar los 16 canales mediante un cableado compacto y organizado. También admite una tarjeta de entrada Dante opcional, compatible con AES67, que incorpora hasta 16 canales de audio sobre IP y dos conexiones Ethernet RJ45 para redes primaria y secundaria. Esta solución facilita su integración en instalaciones audiovisuales profesionales y permite establecer una conexión digital directa con procesadores compatibles como el Trinnov AltitudeCI.
El Amplitude16 está especialmente diseñado para trabajar con los procesadores Trinnov Altitude16, Altitude32 y AltitudeCI, gracias a una sensibilidad de entrada optimizada para aprovechar su rango dinámico y minimizar el ruido de fondo. Incorpora doble fuente de alimentación, sistema de disipación térmica personalizado, indicadores LED de estado y conexiones Trigger de 12 V para automatizar el encendido. Su construcción en formato rack de 3U, con un peso de 20,5 kg, permite integrar 16 canales de amplificación de alta potencia en un único equipo compacto.
Especificaciones
|
Especificación |
Detalle |
|---|---|
|
Tipo |
Etapa de potencia multicanal para Home Cinema |
|
Modelo |
Trinnov Amplitude16 |
|
Amplificación |
Clase D |
|
Tecnología de amplificación |
Módulos ICEpower desarrollados según especificaciones Trinnov |
|
Número de canales |
16 |
|
Arquitectura |
2 amplificadores independientes de 8 canales |
|
Configuración de canales |
Individual (SE) o puenteada (BTL) |
|
Potencia por canal a 8 Ω |
200 W (1 kHz, THD+N inferior al 0,1 %) |
|
Potencia por canal a 4 Ω |
400 W (1 kHz, THD+N inferior al 0,1 %) |
|
Potencia en puente a 8 Ω |
800 W (1 kHz, THD+N inferior al 0,1 %) |
|
Potencia en puente a 4 Ω |
1.000 W (1 kHz, THD+N inferior al 0,1 %) |
|
Potencia total continua a 120 V |
2.800 W, todos los canales activos |
|
Potencia total continua a 230 V |
3.200 W, todos los canales activos |
|
Potencia de pico total |
6.080 W |
|
Ganancia en modo individual |
16 dB |
|
Ganancia en modo puente |
22 dB |
|
Respuesta en frecuencia |
20 Hz–20 kHz (+0/-0,6 dB) |
|
Dependencia de la carga |
Respuesta en frecuencia independiente de la carga |
|
Distorsión THD+N en modo individual |
0,0015 % a 8 Ω y 5 W |
|
Distorsión THD+N en modo puente |
0,0015 % a 8 Ω y 20 W |
|
Distorsión por intermodulación |
Inferior al 0,05 % |
|
Relación señal/ruido |
126 dB, ponderación A, referida a potencia nominal con 1 % THD |
|
Separación entre canales |
96 dB a 200 W y 8 Ω, modo individual |
|
Factor de amortiguamiento a 100 Hz |
2.340 |
|
Factor de amortiguamiento a 1 kHz |
1.820 |
|
Factor de amortiguamiento a 10 kHz |
354 |
|
Entradas analógicas |
2 × DB25 hembra balanceadas |
|
Configuración de entradas |
Pinout analógico Tascam |
|
Impedancia de entrada |
47 kΩ por fase |
|
Sensibilidad de entrada |
6,16 V RMS (+18 dBu) |
|
Salidas de altavoz |
16 × pares de terminales de conexión de 5 vías |
|
Audio sobre IP |
Dante / AES67 mediante tarjeta opcional |
|
Canales Dante |
Hasta 16 entradas de red |
|
Conexiones Dante |
2 × RJ45 (primaria y secundaria) |
|
Nivel máximo de salida del módulo Dante |
+18 dBu |
|
THD+N del módulo Dante |
-110 dB (aprox. 0,0003 %) |
|
Rango dinámico del módulo Dante |
115 dB, ponderación A |
|
Compatibilidad con procesadores |
Trinnov Altitude16, Altitude32 y AltitudeCI |
|
Fuente de alimentación |
Doble fuente independiente |
|
Alimentación |
2 × 100–240 V AC, selección automática |
|
Entradas de alimentación |
2 × IEC C14 |
|
Consumo máximo |
2 × 2.000 W |
|
Consumo en reposo |
125 W |
|
Consumo en standby |
0,52 W |
|
Corriente de arranque |
16 A durante menos de 100 ms por entrada |
|
Disipación térmica máxima |
683 BTU/h |
|
Fusibles |
2 × 10 A de acción retardada |
|
Entrada Trigger |
5–15 V DC, mini-jack TS |
|
Salida Trigger |
8–10 V DC, mini-jack TS |
|
Indicadores frontales |
Funcionamiento, clipping, protección y estado de puente |
|
Refrigeración |
Sistema de disipación térmica personalizado |
|
Formato |
Rack de 19", 3U |
|
Dimensiones (Al. × An. × Pr.) |
132 × 482 × 452 mm, incluidos soportes de rack |
|
Peso |
20,5 kg |
|
Dimensiones del embalaje |
540 × 530 × 220 mm |
|
Peso con embalaje |
22,4 kg |
|
Accesorios incluidos |
2 cables de alimentación, 2 soportes de rack y documentación |
|
Garantía del fabricante |
5 años, transferible |
Se vende por unidad.
